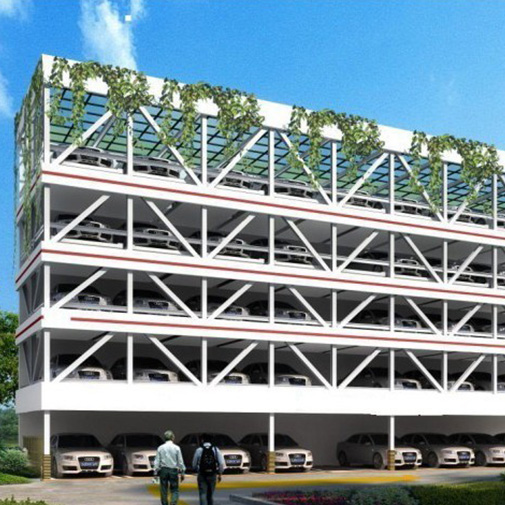

多层升降横移类停车设备

Multi level Lift-sliding Mechanical Parking System

机型特点
（1）大幅提高停车空间，节省占地面积。
（2）布置方便，可以多单元组合使用。
（3）既能增加停车空间又能兼顾车辆进出的方便性。
（4）操作简单、合理、存取方便。
（5）多重保护装置，安全可靠。
（6）空间需求净空量大，可生产制造三、四、五、六、七、八等多层大大提高了停车数量。

运行原理
该设备实现多层多车位设计，底层为左右横移，中间层为左右横移和上下升降，顶层为上下升降层；形成有序存取，自动控制的整体格局。

基本参数

基本参数

序号	名称		说明
1	停车层		上层车位	中层车位	下层车位
2	容车尺寸	车长	≤5，000（mm）	≤5，200（mm）	≤5，200（mm）
		车宽	≤1，850（mm）	≤1，900（mm）	≤1，900（mm）
		车高	≤1，550（mm）	≤1，550（mm）	≤2，050（mm）
3	容车质量		≤1，800（kg）	≤2，000（kg）	≤2，000（kg）
4	升降	功率	2.2（kw）
		速度	5.5~6（m/min）
5	横移	功率	0.2（kw）
		速度	8（m/min）
6	驱动方式		电机+链条+钢丝绳
7	操作方式		按钮、自动、手动操作
8	电源		三相五线制：AC380V/220V50Hz 3 ￠380V/220V50Hz
9	横向宽度W可取值(mm)		2400、2500、2550、2600
