巷道堆垛类停车设备
Aisle-stack Mechanical Parking System
产品说明
巷道堆垛类停车设备是仓储式全智能停车设备的一种，具有车辆出入方便、空间利用率高、运行速度快、安全性和可靠性高等特点。适合建于地下、地上或地下地上组合式立体停车场，存车层一般不超过六层。
运行原理

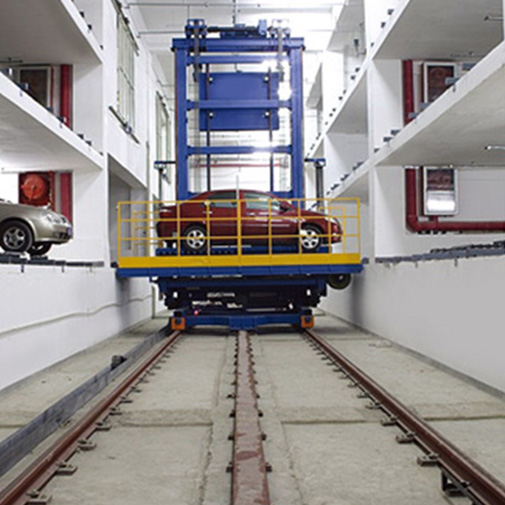

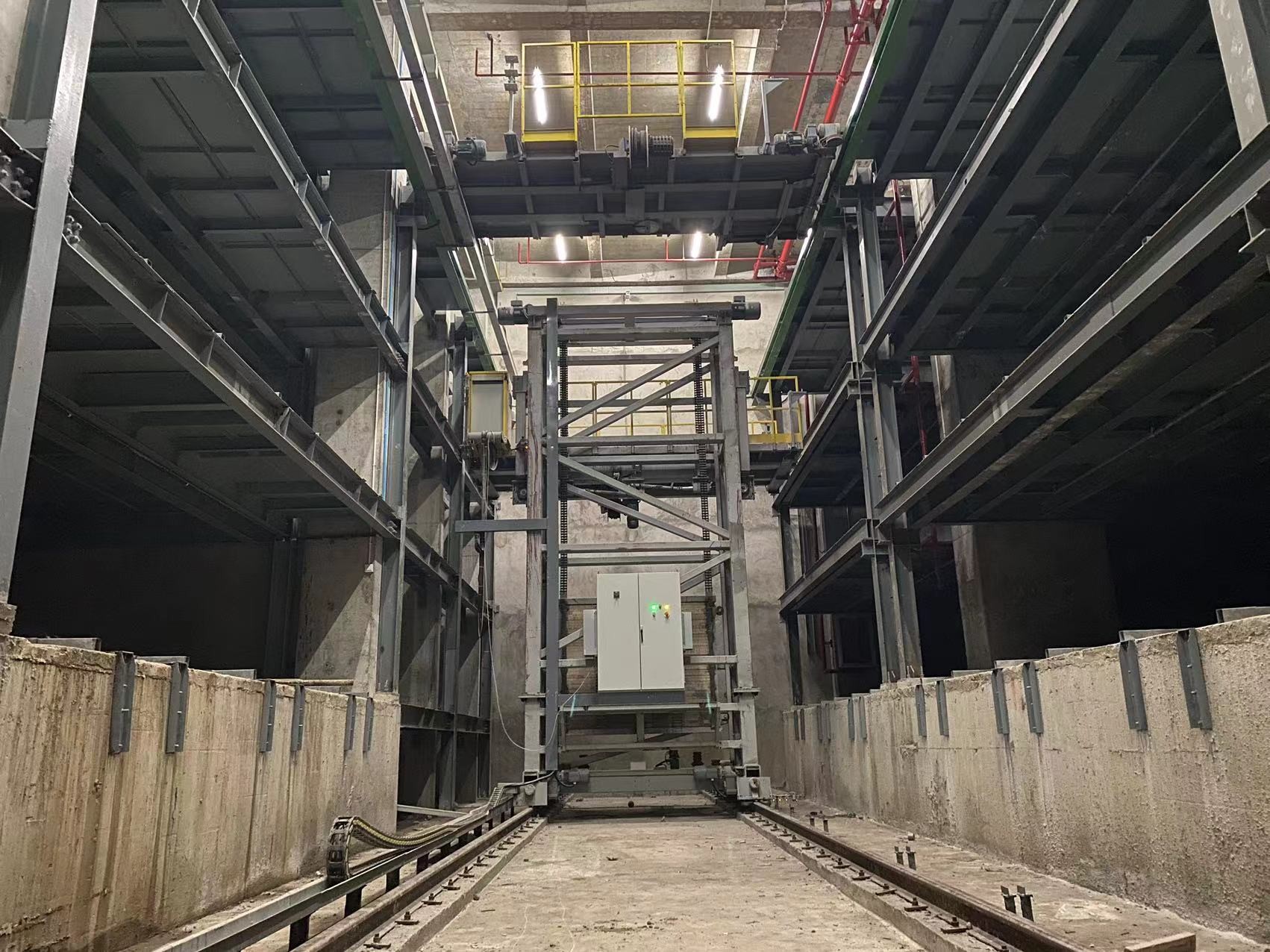

该类停车设备的运行主要由堆垛机系统、车辆搬运器系统、转盘出入口系统来完成，存车时，汽车停在转盘处或入口处，车辆搬运器将车辆运送到堆垛机，堆垛机开始在巷道内横移，同时提升车辆搬运器和车辆到相应的泊位入口，由车辆搬运器将车辆送至泊位；取车与存车顺序相反。
设备类型
按搬运器搬运车辆方向分为纵向和横向两种基本类型。可根据现场条件进行组合、灵活设计。
| 型式 | PXD-N—ZT | |
| 层数 | 2—6 | |
| 容车参数 | 规格 | 5200mmx1850mmx2000mm(长x宽x高) |
| 重量 | ≤2200(kg) | |
| 容车数量 单套系统为50~100之间（一般根据场地需求设计车位数量） | ||
| 操作方式 自动Automatic/手动manual | ||
| 运行速度 |
升降 | Max60(m/min） |
| 横移台车 | Max70 (m/min) | |
| 存取交换 | 40~72(m/min) | |
| 电机功率 |
升降 | 7.5~32（kw） |
| 横移台车 | 2.2—2（kw） | |
| 存取交换 | 0.75~1.3（kw） | |
| 动力电源 | AC380V50Hz | |
| 安全控制 | 导向指示、紧急停止开关、减震装置、 定位系统、漏电装置、摄像监控装置 |
|
